TALK=T;RUN( 1, 1)
TEXT( T Junction flow
DISPLAY
This is the case of V101 with PARSOL on. It showed PARSOL
could handle fluid object cuts solid domain. Two fluid
objects of pipe are intersecting each other and they are
all in solid domain.

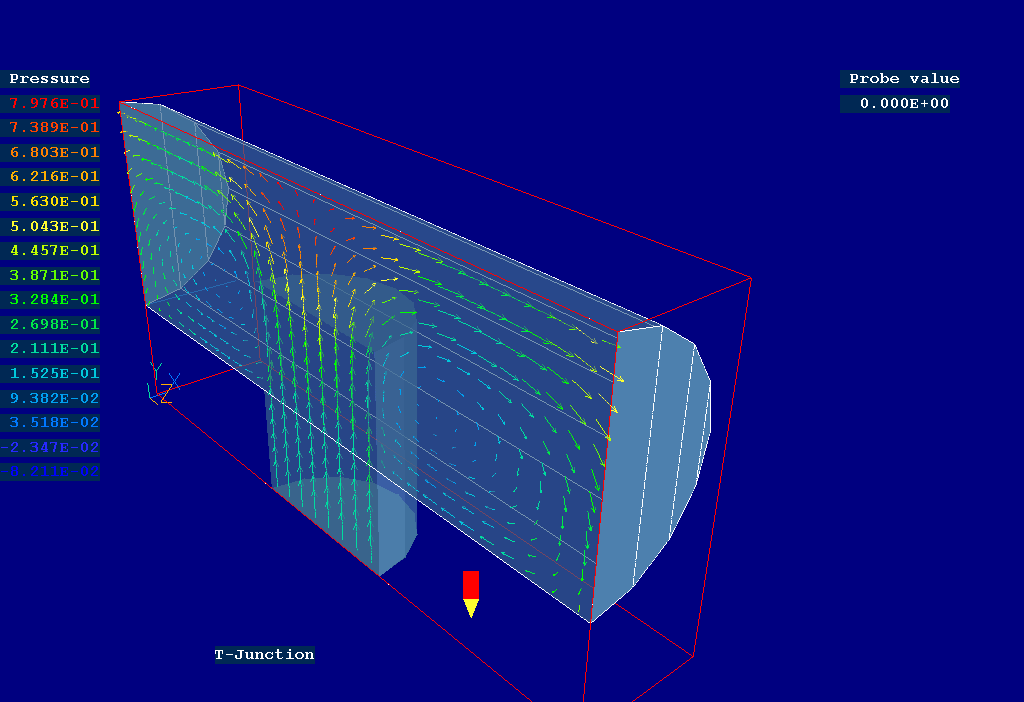

Click to see objects and solution

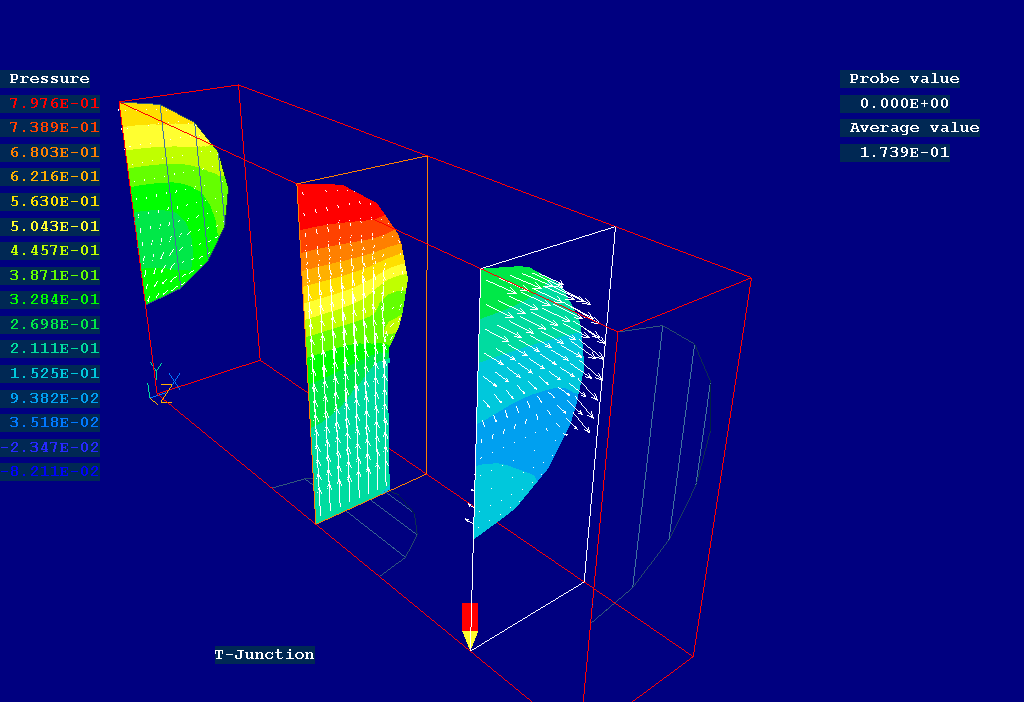

and contour on more sections
ENDDIS
TALK=T;RUN( 1, 1)
************************************************************
Q1 created by VDI menu, Version 3.5, Date 05/06/03
CPVNAM=VDI;SPPNAM=Core
************************************************************
IRUNN = 1 ;LIBREF = 135
************************************************************
Group 1. Run Title
TEXT(T-Junction )
************************************************************
Group 2. Transience
STEADY = T
************************************************************
Groups 3, 4, 5 Grid Information
* Overall number of cells, RSET(M,NX,NY,NZ,tolerance)
RSET(M,12,20,30)
************************************************************
Group 6. Body-Fitted coordinates
************************************************************
Group 7. Variables: STOREd,SOLVEd,NAMEd
ONEPHS = T
NAME(150) =PRPS
* Solved variables list
SOLVE(P1 ,U1 ,V1 ,W1 )
* Stored variables list
STORE(PRPS)
* Additional solver options
SOLUTN(P1 ,Y,Y,Y,N,N,Y)
SOLUTN(U1 ,Y,Y,Y,N,N,Y)
SOLUTN(V1 ,Y,Y,Y,N,N,Y)
SOLUTN(W1 ,Y,Y,Y,N,N,Y)
************************************************************
Group 8. Terms & Devices
************************************************************
Group 9. Properties
PRESS0 = 1.000000E+05
SETPRPS(1,111)
ENUT = 0.000000E+00
DRH1DP = 5.000000E-12
DVO1DT = 3.700000E-06
************************************************************
Group 10.Inter-Phase Transfer Processes
************************************************************
Group 11.Initialise Var/Porosity Fields
FIINIT(PRPS) = 1.110000E+02
No PATCHes used for this Group
INIADD = F
************************************************************
Group 12. Convection and diffusion adjustments
No PATCHes used for this Group
************************************************************
Group 13. Boundary & Special Sources
No PATCHes used for this Group
************************************************************
Group 14. Downstream Pressure For PARAB
************************************************************
Group 15. Terminate Sweeps
LSWEEP = 500
RESFAC = 1.000000E-03
************************************************************
Group 16. Terminate Iterations
************************************************************
Group 17. Relaxation
RELAX(P1 ,LINRLX, 7.000000E-01)
************************************************************
Group 18. Limits
VARMAX(U1 ) = 1.000000E+06 ;VARMIN(U1 ) =-1.000000E+06
VARMAX(V1 ) = 1.000000E+06 ;VARMIN(V1 ) =-1.000000E+06
VARMAX(W1 ) = 1.000000E+06 ;VARMIN(W1 ) =-1.000000E+06
************************************************************
Group 19. EARTH Calls To GROUND Station
USEGRD = T ;USEGRX = T
ASAP = T
************************************************************
Group 20. Preliminary Printout
ECHO = T
************************************************************
Group 21. Print-out of Variables
OUTPUT(P1 ,Y,Y,Y,Y,Y,Y)
OUTPUT(U1 ,Y,Y,Y,Y,Y,Y)
OUTPUT(V1 ,Y,Y,Y,Y,Y,Y)
OUTPUT(W1 ,Y,Y,Y,Y,Y,Y)
************************************************************
Group 22. Monitor Print-Out
IXMON = 4 ;IYMON = 14 ;IZMON = 15
NPRMON = 100000
NPRMNT = 1
TSTSWP = -1
************************************************************
Group 23.Field Print-Out & Plot Control
NPRINT = 100000
ISWPRF = 1 ;ISWPRL = 100000
No PATCHes used for this Group
************************************************************
Group 24. Dumps For Restarts
NOWIPE = T
GVIEW(P,-5.438316E-01,4.541871E-01,7.056637E-01)
GVIEW(UP,2.831246E-01,8.908817E-01,-3.552045E-01)
> DOM, SIZE, 6.000000E-01, 1.500000E+00, 3.000000E+00
> DOM, MONIT, 1.750000E-01, 9.642860E-01, 1.450000E+00
> DOM, SCALE, 1.000000E+00, 1.000000E+00, 1.000000E+00
> DOM, SNAPSIZE, 1.000000E-02
> OBJ, NAME, HALFCYL1
> OBJ, POSITION, 0.000000E+00, 0.000000E+00, 1.100000E+00
> OBJ, SIZE, 4.000000E-01, 1.000000E+00, 8.000000E-01
> OBJ, CLIPART, hfcyl
> OBJ, ROTATION24, 6
> OBJ, TYPE, BLOCKAGE
> OBJ, MATERIAL, 1
> OBJ, SCAL_FIXF, 1.000000E+00
> OBJ, NAME, INLET
> OBJ, POSITION, 0.000000E+00, 0.000000E+00, 1.100000E+00
> OBJ, SIZE, 4.000000E-01, 0.000000E+00, 8.000000E-01
> OBJ, CLIPART, hfcyl
> OBJ, ROTATION24, 6
> OBJ, TYPE, INLET
> OBJ, DENSITY, 1.189000E+00
> OBJ, VELOCITY, 0.000000E+00, 1.000000E+00, 0.000000E+00
> OBJ, TEMPERATURE, 0.000000E+00
> OBJ, NAME, HALFCYL2
> OBJ, POSITION, 0.000000E+00, 5.000000E-01, 0.000000E+00
> OBJ, SIZE, 5.000000E-01, 1.000000E+00, 3.000000E+00
> OBJ, CLIPART, hfcyl
> OBJ, ROTATION24, 4
> OBJ, TYPE, BLOCKAGE
> OBJ, MATERIAL, 1
> OBJ, SCAL_FIXF, 1.000000E+00
> OBJ, NAME, OUTLET1
> OBJ, POSITION, 0.000000E+00, 5.000000E-01, 0.000000E+00
> OBJ, SIZE, 5.000000E-01, 1.000000E+00, 0.000000E+00
> OBJ, CLIPART, hfcyl
> OBJ, ROTATION24, 4
> OBJ, TYPE, OUTLET
> OBJ, PRESSURE, 0.000000E+00
> OBJ, TEMPERATURE, 0.000000E+00
> OBJ, COEFFICIENT, 1.000000E+00
> OBJ, NAME, OUTLET2
> OBJ, POSITION, 0.000000E+00, 5.000000E-01, 3.000000E+00
> OBJ, SIZE, 5.000000E-01, 1.000000E+00, 0.000000E+00
> OBJ, CLIPART, hfcyl
> OBJ, ROTATION24, 4
> OBJ, TYPE, OUTLET
> OBJ, PRESSURE, 0.000000E+00
> OBJ, TEMPERATURE, 0.000000E+00
> OBJ, COEFFICIENT, 1.000000E+00
STOP
PARSOL=T
distil=t
EX(P1 )= 1.350E-01
EX(U1 )= 2.395E-02
EX(V1 )= 1.656E-01
EX(W1 )= 1.493E-01
EX(PRPS)= 5.896E+01
